Hej! Jestem dostawcą regulatorów prędkości, a dziś chcę zagłębić się w sposób, w jaki działa regulator prędkości w maszynie. Jest to bardzo ważne w świecie produkcji i obróbki, więc przejdźmy do tego.
Podstawy maszyny i dlaczego ma znaczenie
Po pierwsze, narzędzie maszynowe jest jak koniem roboczy branży produkcyjnej. Służy do kształtowania i tworzenia materiałów takich jak metal, drewno i plastik w wszelkiego rodzaju części i produktów. Pomyśl o takich rzeczach, jak tokarki, maszyny do mielenia i prasy wiertarowe. Maszyny te muszą działać przy różnych prędkościach w zależności od tego, co robią.
Na przykład, jeśli wycinasz twardy metal, możesz potrzebować wolniejszej prędkości, aby zapewnić czyste i dokładne cięcie. Z drugiej strony, gdy pracujesz nad bardziej miękkim materiałem lub wykonujesz szorstkie kształtowanie, większa prędkość może wykonywać zadanie szybciej. Właśnie tam pojawia się regulator prędkości. To urządzenie, które pozwala narzędzia maszynowe dostosować swoją prędkość zgodnie z określonymi wymaganiami zadania.
Jak działa regulator prędkości
Sygnał wejściowy
Cały proces rozpoczyna się od sygnału wejściowego. Ten sygnał może pochodzić z różnych źródeł. Czasami jest ustawiony przez operatora na panelu sterowania. Operator może wybrać pożądaną prędkość na podstawie materiału, z którym pracuje, i rodzaj działania. Innym razem sygnał wejściowy może być generowany automatycznie za pomocą systemu komputerowego - sterowania numerycznego (CNC). System CNC jest jak mózg nowoczesnego maszynowego narzędzia. Przechowuje zestaw instrukcji i może dostosować prędkość narzędzia maszynowego w oparciu o wstępną sekwencję zaprogramowaną.
Jednostka sterująca
Po otrzymaniu sygnału wejściowego trafia on do jednostki sterującej regulatora prędkości. Jednostka sterująca jest sercem systemu. Jest odpowiedzialny za przetwarzanie sygnału wejściowego i określenie, jakie działania należy podjąć, aby osiągnąć pożądaną prędkość. Porównuje sygnał wejściowy (pożądana prędkość) z rzeczywistą prędkością maszyn. Jeśli istnieje różnica między nimi, jednostka sterująca wysyła sygnał naprawczy.
Komponent regulacji mocy
Sygnał korekcyjny z jednostki sterującej przechodzi następnie do komponentu dostosowującego zasilanie. Ten komponent jest tym, co faktycznie zmienia zasilanie dostarczone do silnika narzędzia maszynowego. Istnieją różne rodzaje elementów dostosowywania mocy, a jednym typem wspólnym jest zmienna - napęd częstotliwości (VFD).
VFD działa poprzez zmianę częstotliwości zasilania elektrycznego dostarczonego do silnika. Widzisz, prędkość silnika prądu przemiennego jest bezpośrednio związana z częstotliwością otrzymywanej mocy. Zwiększając lub zmniejszając częstotliwość, VFD może kontrolować prędkość silnika. Na przykład, jeśli jednostka sterująca określa, że narzędzie maszynowe musi działać szybciej, wyśle sygnał do VFD, aby zwiększyć częstotliwość zasilania, co z kolei przyspiesza wirowanie silnika.
Innym rodzajem elementu dostosowującego moc jest kontroler oparty na tyrystor. Thyristors to przełączniki elektroniczne, które mogą kontrolować ilość mocy płynącej do silnika. Regulując kąt wystrzeliwania tyrystorów, kontroler może regulować średnią zasilanie dostarczoną do silnika, a tym samym kontrolować jego prędkość.
Pętla sprzężenia zwrotnego
Aby upewnić się, że narzędzie maszynowe działa z prawidłową prędkością, w systemie znajduje się pętla sprzężenia zwrotnego. Czujnik prędkości, taki jak enkoder lub tachometr, służy do pomiaru rzeczywistej prędkości silnika. Czujnik wysyła te informacje z powrotem do jednostki sterującej. Jednostka sterująca ponownie porównuje rzeczywistą prędkość z żądaną prędkością. Jeśli nadal istnieje różnica, wysyła kolejny sygnał naprawczy do komponentu dostosowującego zasilanie. Ten ciągły proces porównywania i korekcji zapewnia, że narzędzie maszynowe utrzymuje stabilną i dokładną prędkość.
Rola powiązanych komponentów
Przekaźnik mocy
W systemie regulacji prędkości maszynowej aPrzekaźnik mocyodgrywa ważną rolę. Przekaźnik mocy to przełącznik elektryczny, który może kontrolować dużą moc za pomocą małego sygnału sterowania. Jest często używany do izolowania obwodu sterowania od obwodu zasilania. Na przykład, gdy jednostka sterująca wysyła sygnał, aby zmienić prędkość, przekaźnik zasilania można użyć do przełączania zasilania na komponent regulacyjny zasilania. Pomaga to chronić jednostkę sterującą przed prądami elektrycznymi o wysokiej mocy w obwodzie mocy.
CJX2 AC Sccolor
.CJX2 AC Sccolorjest kolejnym kluczowym elementem. Jest to rodzaj przełącznika elektromagnetycznego, który jest zaprojektowany do obsługi wysokich obciążeń mocy. W kontekście regulacji prędkości stycznik AC CJX2 może być używany do podłączenia lub odłączenia silnika od zasilania. Gdy narzędzie maszynowe musi uruchomić lub zatrzymać się lub gdy nastąpi znaczna zmiana prędkości, stycznik AC CJX2 może szybko i bezpiecznie dokonywać lub przerwać połączenie elektryczne.

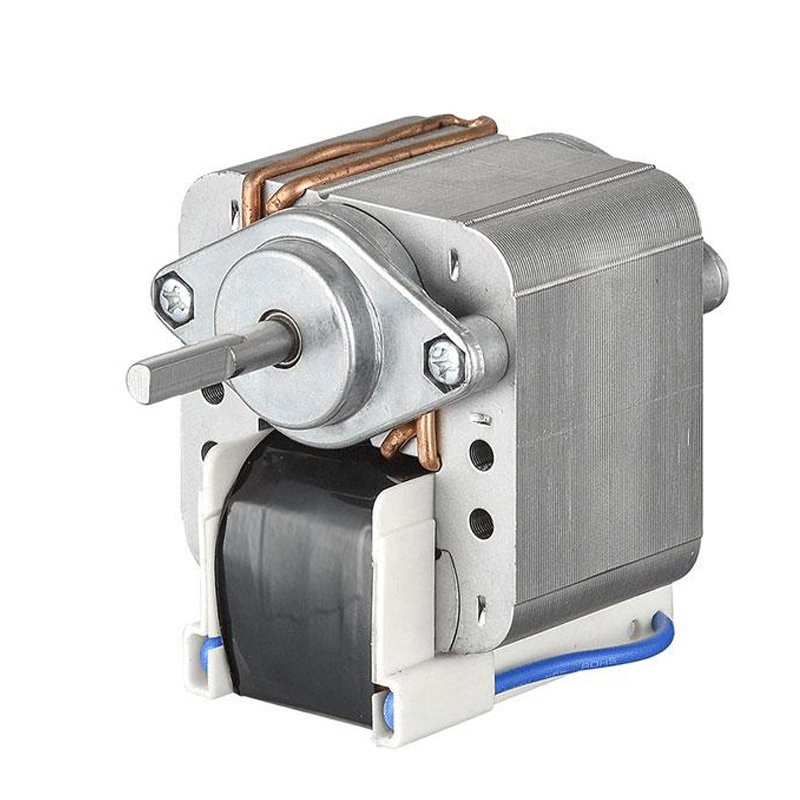

Silnik zacieniony AC
JakiśSilnik zacieniony ACjest prostym i niezawodnym rodzajem silnika prądu przemiennego, który jest często używany w małych maszynach. Ma podstawowy projekt z zacienionym słupem na stojanie, który tworzy obracające się pole magnetyczne. Prędkość silnika bieguna zacienionego prądu przemiennego można w pewnym stopniu regulować za pomocą regulatora prędkości. Regulator prędkości może dostosować zasilanie dostarczone do silnika, co z kolei wpływa na jego prędkość. Ten rodzaj silnika jest opłacalny i łatwy w utrzymaniu, co czyni go popularnym wyborem dla niektórych aplikacji.
Zalety korzystania z regulatora prędkości w maszynie
Korzystanie z regulatora prędkości w maszynach ma kilka zalet. Przede wszystkim poprawia jakość gotowego produktu. Będąc w stanie dostosować prędkość zgodnie z materiałem i operacją, narzędzie maszynowe może wykonywać bardziej precyzyjne cięcia i kształty. Powoduje to części, które mają lepsze wymiary i wykończenia powierzchni.
Po drugie, zwiększa wydajność narzędzia maszynowego. Operator może zoptymalizować prędkość dla każdego zadania, co oznacza, że mniej czasu marnuje się na niepotrzebne operacje powolne lub szybkie. Może to prowadzić do wyższej wydajności i niższych kosztów produkcji.
Wreszcie, przedłuża żywotność narzędzia maszynowego. Uruchamiając silnik z odpowiednią prędkością, na komponentach jest mniej zużycia. Zmniejsza to częstotliwość awarii i wymagań dotyczących konserwacji, oszczędzając zarówno czas, jak i pieniądze na dłuższą metę.
Podsumowanie i porozmawiajmy
Tak właśnie działa regulator prędkości w maszynie. Jest to złożony, ale fascynujący system, który odgrywa istotną rolę we współczesnej produkcji. Jeśli jesteś na rynku dla wysokiej jakości regulatora prędkości lub dowolnego z powiązanych komponentów, takich jak przekaźnik zasilania, styka CJX2 AC lub silnik z zacienionym prądem przemiennym, chciałbym porozmawiać z tobą. Niezależnie od tego, czy chcesz zaktualizować istniejące maszyny, czy rozpocząć nowy projekt, mogę dostarczyć odpowiednie rozwiązania. Po prostu sięgnij, a możemy rozpocząć proces zamówień i negocjacji.
Odniesienia
- „Podręcznik maszynowy” Oberg i in.
- „Silniki elektryczne i dyski: podstawy, typy i zastosowania” Austina Hughesa.
